地脚螺栓安装方法

　　地脚螺栓安装方法

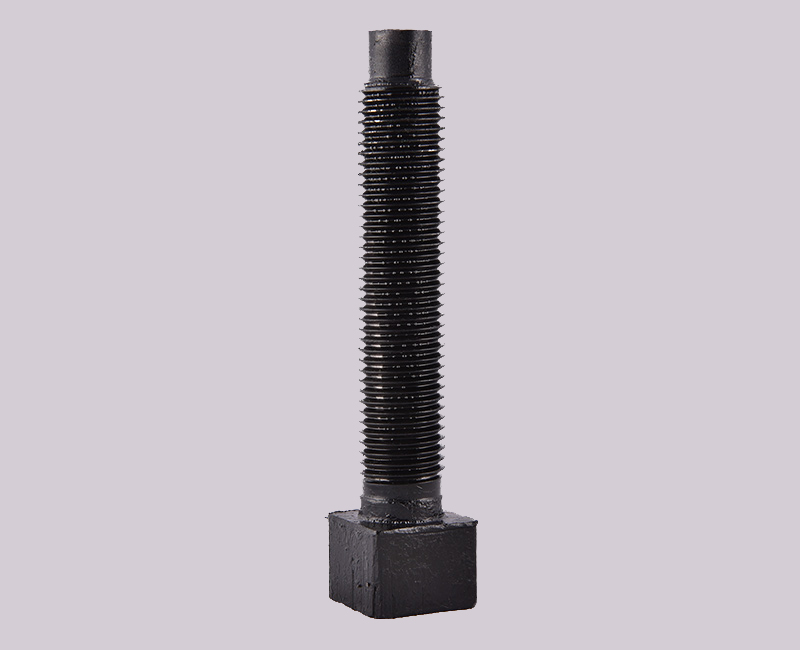

　　一、地脚螺栓的选择

　　地脚螺栓、螺母和垫圈，一般都是随设备带来，它应符合设计和设备安装技术文件的规定。如无规定则可参照下列原则选用：

　　1、地脚螺栓的直径应小于设备底座上地脚螺栓孔，其关系可按下表选用：

　　2、地脚螺栓的长度应按施工图纸的规定，如无规定，可按下式确定：L=15D+S+(5～10)mm。式中L——地脚螺栓的长度(mm);D——地脚螺栓的直径(mm);S——垫铁高度、设备底座和螺母厚度以及预留余量的总和(mm)。


　　二、地脚螺栓的安装

　　1、地脚螺栓垂直度

　　地脚螺栓安装时应垂直，无倾斜。如果安装不垂直，必定会使螺栓的安装坐标产生误差，给安装造成一定的困难，如果螺栓孔的底座很厚时，甚至无法进行安装。由于螺栓不垂直，使其承受外力的能力下降。现对其受力情况具体分析如下：假设安装设备所需的压力为F(即地脚螺栓垂直方向所受的拉力为F)，螺栓的截面面积为A。则：

　　①螺栓垂直安装时所受拉力为：F，螺栓的应力为σ=F/A;

　　②地脚螺栓倾斜安装时所受拉力为：F1，拉应力为：σ1= F1 F1 /A=F/Acosa ;同时还产生一个水平分力F2，该力作用在O点的而产生的弯曲应力为σ2= F2 L/W=FLtga/W(W为抗弯截面模量);则总应力为σ=σ1 +σ2。

　　很明显，F1 >F，相对来说，在这种受力情况下，地脚螺栓的能力变小，更容易被破坏或断裂。同时，水平分力的作用会使机座沿水平方向转动，因此设备不易固定。有时已安装好的设备，在二次灌浆前很可能由于这种分力的作用而改变位置，造成返工或质量事故。同时，由于存在水平分力，一旦遇到外力，就有可能使已找正的设备产生误差，这是不允许的，因此安装地脚螺栓时，一定要安装垂直，避免倾斜现象的产生。

　　2、地脚螺栓的敷设

　　①在施工过程中，经常碰到的是对死地脚螺栓的二次灌浆，即是在浇灌基础时，预先在基础上留出地脚螺栓的预留孔洞，安装设备时穿上地脚螺栓，然后用混凝土或水泥砂浆把地脚螺栓浇灌死。

　　②地脚螺栓在敷设前，应将地脚螺栓上的锈垢、油质等清除干净，但螺纹部分要涂上油脂，然后检查与螺母的配合是否良好，敷设地脚螺栓的过程中，应防止杂物掉入螺栓孔内，以保证灌浆的质量。在准备对弯钩式地脚螺栓进行二次浇灌时，应注意其下端弯钩不得碰到底部，至少要留出100mm的间隙，螺栓到孔壁各个侧面的距离不能少于15mm。如间隙太小，灌浆时不易填满，混凝土内就会出现孔洞。如设备安装在地下室或基础上的混凝土楼板上时，则地脚螺栓弯钩端应钩在钢筋上;如无钢筋，则应用一圆钢横穿在弯钩上。

　　3、拧紧

　　在预留孔内混凝土达到其设计强度的75%以上时，方可拧紧地脚螺栓，各螺栓的拧紧力应均匀;拧紧后，螺栓应露出螺母，其露出的长度宜为螺栓直径的1/3～2/3。

　　4、做好相应的施工记录

　　安装过程中应详细做好相应的施工记录，真实反映地脚螺栓的型号、规格等内容，为今后的维修、更换提供有效的技术资料。混凝土浇筑时的注意事项：浇筑混凝土前，螺栓套板上部的螺杆及螺母须抹上黄油后用塑料布包裹并用铁丝扎紧。浇筑混凝土，特别是采取泵送混凝土施工时，须避免混凝土的挤压，导致地脚螺栓走位。混凝土泵管应避免直接对着地脚螺栓浇筑，尽可能在地脚螺栓及周边30cm范围内采取人工布料。在使用振动棒时，切勿在上述区域内振动过频。在浇筑混凝土时，施工人员须加强对地脚螺栓的监测，用水准仪，经纬仪随时对各组地脚螺栓(特别是周围正进行浇筑混凝土的地脚螺栓)的复核。一旦发现偏差，应立刻进行校正。
