标准件与常用件选型及应用

　　一、关于标准件与常用件的定义

　　标准件: 就是国家标准将其型式、结构、材料、尺寸、精度及画法等均予以标准化的零件。如螺栓、双头螺柱、螺钉、螺母、垫圈，以及键、销、轴承等，由专门厂家进行大批量生产。采用规定画法表达。在设计时通常根据标准选用，不需要单独画零件图。

　　常用件: 国家标准对其部分结构及尺寸参数进行了标准化，需采用规定画法进行表达。


　　标准件的应用举例

　　齿轮油泵的立体分解图

　　二、螺纹和螺纹紧固件

　　1) 螺纹的形成

　　一平面图形(三角形、梯形等)，绕圆柱表面上的螺旋线运动形成的具有相同断面的连续凸起和沟槽就称为——螺纹。加工在零件外表面上的螺纹叫外螺纹。加工在零件内表面上的螺纹叫内螺纹。

　　2)螺纹的加工

　　a)在机床上加工外螺纹 b)在机床上加工内螺纹

　　2) 螺纹的结构

　　1、螺纹末端

　　2、螺尾和退刀槽

　　4)螺纹的要素——牙型、大径、旋向、螺距和线数

　　1、螺纹的牙型

　　在通过螺纹轴线的断面上，螺纹的轮廓形状。

　　常用的有：

　　2、螺纹的大径、小径和中径

　　螺纹的大径、小径和中径大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱面的直径。外螺纹(d)、内螺纹(D)。小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱面的直径。外螺纹d1、内螺纹D1

　　螺纹的中径：一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。螺纹的公称直径：一般情况下，螺纹的公称直径等于螺纹的大径。

　　3、螺纹的线数n

　　单线螺纹：沿一条螺旋线形成的螺纹叫做单线螺纹。多线螺纹：沿两条或两条以上，且在轴向等距分布的螺旋线所形成的螺纹叫做多线螺纹。

　　单线螺纹双线螺纹

　　4、螺距和导程

　　螺距：螺纹上相邻两牙在中径线上对应两点之间的轴向距离P称为螺距。

　　导程：同一条螺纹上相邻两牙在中径线上对应两点之间的轴向距离L称为导程。

　　单线螺纹：P=L多线螺纹：P=L/n

　　5、螺纹的旋向

　　注意：只有上述各要素(牙型、大径、旋向、螺距和线数)完全相同的内、外螺纹才能旋合在一起。其中，牙型、大径、螺距称为螺纹三要素。

　　五、螺纹的种类    烟台标准件厂家

　　常用的几种螺纹的特征代号及用途

　　六、螺纹的规定画法

　　1、外螺纹画

　　外螺纹剖视画法：

　　2、内螺纹画法

　　不穿通螺纹孔的画法:

　　内、外螺纹画法对比

　　牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)

　　在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。

　　螺纹终止线用粗实线表示。

　　不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线

　　都必须画到粗实线。

　　当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。

　　5、螺纹局部结构的画法与标注

　　⑴ 倒角

　　⑵ 退刀槽⑶ 螺尾

　　注：螺尾只在有要求时才画，不需标注。

　　4、螺纹牙型的表示

　　⑴ 重合画法 ⑵ 移出局部放大

　　5、不可见螺纹的画法

　　6、螺纹孔相交的画法

　　螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。

　　7、螺纹连接的画法

　　画图要点：

　　 大径线和大径线对齐;小径线和小径线对齐。

　　 旋合部分按外螺纹画;其余部分按各自的规定画。

　　螺纹连接画图步骤：

　　 画外螺纹

　　 确定内螺纹的端面位置

　　 画内螺纹及其余部分投影

　　七、螺纹的标注

　　1、标注的基本格式

　　☆单线螺纹导程(P螺距)改为螺距

　　☆粗牙螺纹不标注螺距。

　　☆右旋螺纹不用标注旋向，左旋时则标注LH。

　　☆公差带代号应按顺序标注中径、顶径公差带代号。

　　☆旋合长度为中等时，“N”可省略。

　　2、标注示例

　　3、螺纹标注含义

　　含义：公称直径为20，螺距为1.5的左旋单线细牙普通螺纹。

　　含义：公称直径为20，右旋单线粗牙普通螺纹。

　　含义：公称直径为40，导程为14(螺距为7)的右旋双线锯齿形螺纹。

　　含义：公称直径为20，右旋单线粗牙普通外螺纹。中径公差带代号为5g，顶径公差带代号为6g。

　　注：代号中未出现螺距的普通螺纹为粗牙普通螺纹;公差代号用大写字母的螺纹为内螺纹;反之，用小写字母的则为外螺纹。

　　含义：公称直径为36，螺距为6的右旋单线的梯形特殊螺纹。

　　注：特殊螺纹标注时，在牙形代号前加“特”字;管螺纹的尺寸代号，不是螺纹的尺寸，而是管子孔径的英寸制代号(1英寸=25.4mm)。

　　含义：公称直径为3/4英寸的管螺纹。

　　4、标注方法

　　注：管螺纹用指引线从大径上引出标注

　　内外螺纹旋合标记

　　八、 螺纹紧固件

　　常用的螺纹紧固件有：螺栓、螺钉、螺柱、螺母和垫圈等。由于这类零件都是标准件，通常只需用简化画法画出它们的装配图，同时给出它们的规定标记。标记方法按“GB”有关规定。

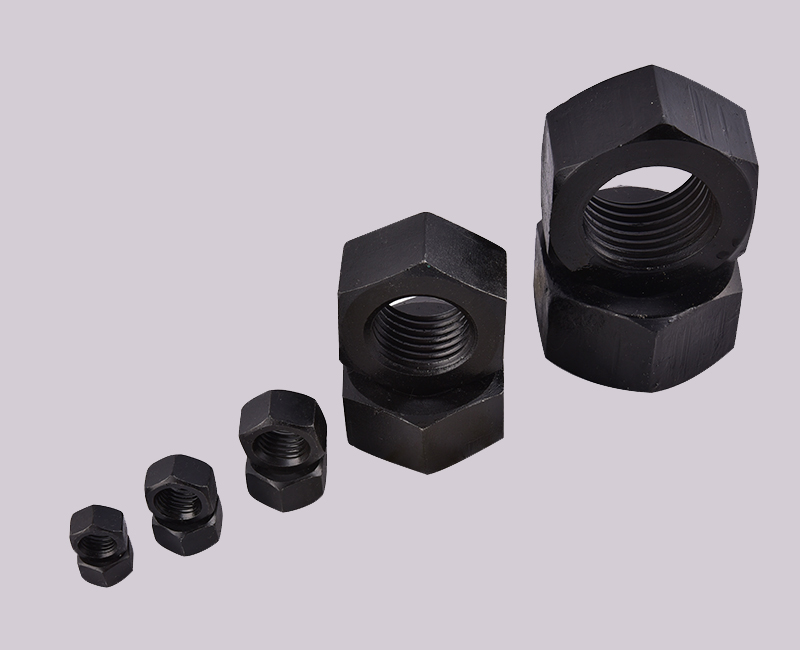

　　1、六角螺母

　　规定标记：

　　简化画法：

　　1、六角螺母

　　2、六角头螺栓

　　规定标记：螺栓GB/T 5780 M12×80

　　简化画法：

　　3、垫圈

　　规定标记：垫圈GB/T 97.1 12

　　简化画法：

　　4、螺钉

　　规定标记：螺钉GB/T 65 M12×l

　　简化画法：

　　二、螺纹紧固件连接画法

　　被连接件的孔径=1.1d 两块板的剖面线方向相反 螺栓、垫圈、螺母按不剖画 螺栓的有效长度按下式计算l计=t1+t2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d

　　计算后查表取标准值

　　画图步骤：

　　2、双头螺柱连接的比例画法

　　螺柱长度:l计= t +0.15d+0.8d+0.3d，bm同螺钉,由被连接件的材料决定。

　　2、螺钉连接的简化画法

　　螺钉长度：l计=bm+t

　　bm:

　　钢：bm=d;铸铁:bm=1.25d或1.5d;铝:bm=2d

　　沉头螺钉连接画法

　　常见的几种错误画法：

　　4.紧定螺钉连接

　　紧定螺钉只能加在不受载荷的方向上

　　九螺纹连接的防松

　　防松原因

　　在变动载荷或连续冲击和振动载荷下，螺纹连接会松动

　　防松方法

　　摩擦防松：弹簧垫圈、双螺母、金属锁紧螺母

　　机械防松：开口销与槽性螺母，止动垫圈，串联金属丝

　　破坏螺纹副关系：焊住、冲击、粘合

　　弹簧垫圈防松

　　优点：结构简单，工作可靠，应用广泛。但在冲击、振动很大情况下，防松效果不太好。

　　结构简单，可用于一般无剧烈振动的机器上，但因多使用了一个螺母，增加了联接的外廓尺寸和重量，不适合于有剧烈振动的高速机器，所以现在双螺母的应用已大大减少。

　　双螺母防松

　　结构简单，可用于一般无剧烈振动的机器上

　　但因多使用了一个螺母，增加了联接的外廓尺寸和重量，不适合于有剧烈振动的高速机器，所以现在双螺母的应用已大大减少。

　　开口销防松

　　安全可靠，应用较广，但安装较费工时， 不经济，只在承受较大振动、冲击的联接中使用。

　　单耳及外舌止动垫圈防松

　　这类方法简便可靠，经济性也好，应用较广。
