地脚螺栓的检测方法



　　螺杆、螺母和螺纹

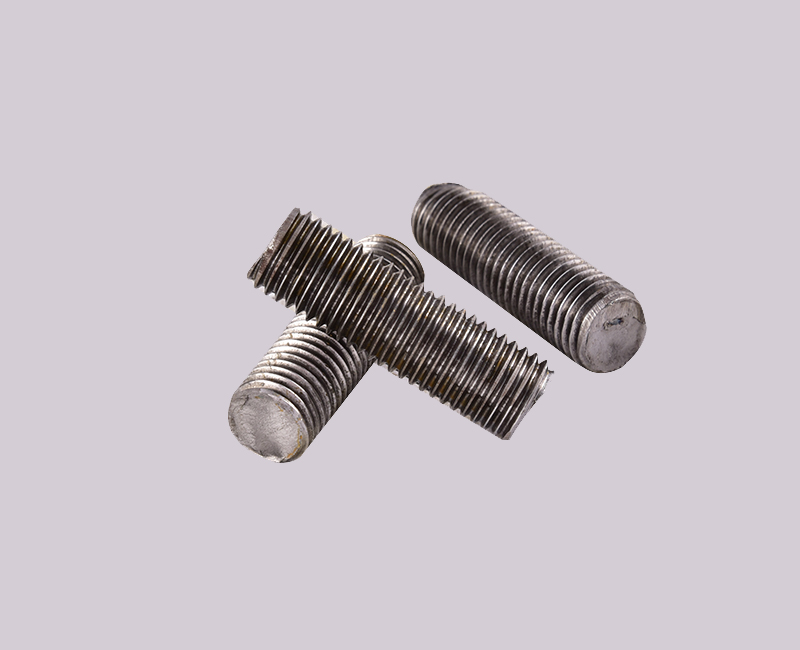

　　螺杆与螺母

　　螺杆与螺母通过旋转相互配合，配合通过螺纹来实现，螺纹尺寸直接关系到产品的质量。

　　螺杆螺母配合过程

　　螺纹

　　螺纹尺寸定义

　　螺纹标准尺寸(表格单位：mm)：

　　螺母

　　螺母标准公差表(表格单位：mm)：

　　检测方法

　　游标卡尺测量法

　　用游标卡尺测量，螺杆测螺纹大径，螺母测螺纹小径及外型尺寸，螺杆锈蚀的先要用钢丝涮进行除锈，测完数据与标准尺寸进行对比。

　　螺纹大径测量

　　螺纹小径测量

　　螺母宽度测量

　　螺母厚度测量

　　牙距规测量法     山东地脚螺栓，山东异型螺栓，烟台标准件厂家

　　用牙距规测量螺距，在用牙距规测量前，先要保证上步所测得的螺杆螺纹大径已在允许偏差范围，螺纹与牙距规贴合则判定合格。

　　通止规测量法

　　此种方法适合厂内检测，用通规、止规测量可以精确判断螺杆是否在公差范围，只有通规(T)可以手动拧进,止规(Z)不超过三分之一螺纹手动拧入判定合格，否则不合格。

　　用通止规对螺母的测量可以精确判断螺母是否在公差范围，通端(T端)可以手动拧进整个螺母,止端(Z端)不能手动拧进被检测螺母的三分之一螺纹，则判定合格，否则不合格。

　　当然抗拉测试也是非常重要的，这正真体现了螺栓的抗拉能力。
